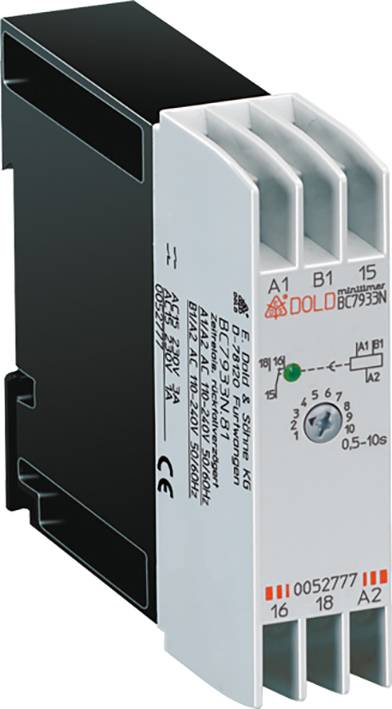

Dold BC7933N.81 AC110-240V 0,5-10M. vremenski relej jednofunkcionalan kašnjenje isklopa s upravljačkim ulazom 1 St. Vrem
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
vremenski relej
Izvedba
jednofunkcionalan
Funkcije
kašnjenje isklopa s upravljačkim ulazom
min. pogonski napon
110 V
Tehnički list (PDF)
Broj
Ukupno (104,99 € / komad)
104,99 €
sa PDV-om
Tehnički podaci
- Preklopni kapacitet: Prema AC 15 normalno otvoren: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Dopuštena frekvencija uključivanja: 3600 ciklusa uključivanja / h
- Kućište: termoplastično s V0 ponašanjem prema UL predmetu 94
- Brzo pričvršćivanje: tračnica s gornjim šeširom
- Težina: 80 g
- Vrsta ambalaže
Piece
- Vrsta proizvoda
vremenski relej
- Tip
BC7933N.81 AC110-240V 0,5-10M.
- Izvedba
jednofunkcionalan
- Priključak
pletenica
- Funkcije
kašnjenje isklopa s upravljačkim ulazom
- min. pogonski napon
110 V
- Pogonski napon maks.
230 V
- Pogonski napon
110 - 230 V
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
230 V/AC
- Prebacivanje struje (maks.)
3 A
- Vremensko razdoblje (min.)
0.5 min
- Vrijeme domene (maks.)
10 min
- Polje vremena
10 h
- Min. temperatura
-20 °C
- Maks. temperatura
+60 °C
- Električni vijek trajanja
Životni vijek električne struje: Prema AC 15 na 1 A, AC 230 V: 1,5 x 105Ciklus prebacivanja IEC / EN 60947-5-1
- Mehanički vijek trajanja
108Ciklusi prebacivanja
- Širina
22.5 mm
- Visina
84 mm
- Dubina
97 mm
- dim.
(Š x V x D) 22.5 x 84 x 97 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359264 Dold BC7933N.81 AC110-240V 0,5-10M. vremenski relej jednofunkcionalan kašnjenje isklopa s upravljačkim ulazom 1 St. Vrem
Upute za rad i sigurnost
Upute za rad i sigurnost 2359264 Dold BC7933N.81 AC110-240V 0,5-10M. vremenski relej jednofunkcionalan kašnjenje isklopa s upravljačkim ulazom 1 St. Vrem
Opis
Brzi početak:
Za kratka vremena preporučuje se brzi start kako bi se povećala točnost ponavljanja. Za to je potrebna verzija AA 7616.32. Stezaljke A1 - A2 uvijek ostaju na nominalnom naponu (sinkroni motor radi neprekidno). Kad se nominalni napon posebno uključi na stezaljkama B1 - B2 za magnet kvačila, mjerenje vremena započinje.
Prebacivanje frekvencije:
Frekvencija 50/60 Hz uključuje se na stražnjoj strani uređaja pomicanjem zasuna odvijačem. Releji vremena AA 7616 .__ / 100, EC 7616 .__ / 100, EF 7616 .__ / 100,
EH 7616 .__ / 100 kod odgode, ne hlapljivo. Kad je pod naponom, spojka se zaključava bravom, tako da se u slučaju nestanka struje štedi vrijeme koje je već isteklo, a zakašnjeli kontakti također ostaju u aktivnom položaju. Nakon isteka podešenog vremena, brava se otpušta i aktiviraju se odgođeni kontakti. Ako namješteno vrijeme treba ponovno započeti nakon prekida u vremenskom slijedu, postavka vremena mora se okrenuti na 0 koliko god ide u isključenom stanju, a zatim natrag na prethodno postavljenu vrijednost vremena.
· Prema IEC / EN 61 812-1
· OFF kašnjenje s upravljačkim signalom
· Kašnjenje otpuštanja podesivo od 0,05 s ... 10 h
· Veliki raspon napona AC 110 ... 240 V
· Upravljački ulaz B1 može se kontrolirati nazivnim naponom;
· Nije potreban nikakav potencijalni kontaktni kontakt
· LED zaslon za kontaktni položaj
· 1 izmjenični kontakt
· Priključak vodiča: također 2 x 1,5 mm2 upletene žice s čahrom i
· Plastični ovratnik DIN 46 228-1 / -2 / -3 / -4 ili
· 2 x 2,5 mm2 žičana žica s rukavcem DIN 46 228-1 / -2 / -3
· Širina 22,5 mm
