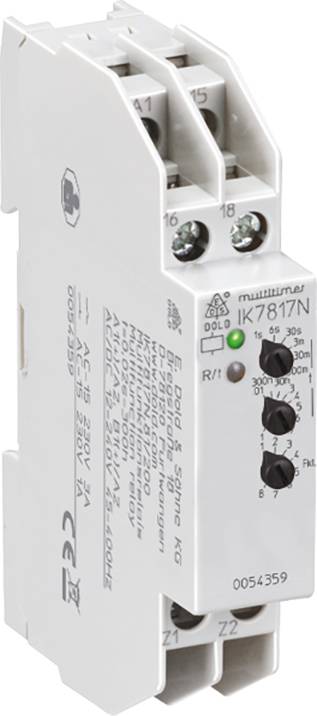

Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h vremenski relej višefunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 St. Vrem
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
vremenski relej
Izvedba
višefunkcijski
Funkcije
kašnjenje uklopa i isklopa s upravljačkim kontaktom
kašnjenje uklopa i isklopa
davač takta
žmiglo, simetrično
kontrola impulsa sa početkom i završetkom ulaznog signala
prolazni kontakt sa završetkom ulaznog signala
davač impulsa
pretvarač impulsa
prolazni kontakt s početkom ulaznog signala
Radni napon
12 V/AC
12 V/DC
240 V/AC
min. pogonski napon
12 V
Tehnički list (PDF)
Broj
Ukupno (184,99 € / komad)
184,99 €
sa PDV-om
Tehnički podaci
- Dopuštena frekvencija uključivanja: 36000 ciklusa uključivanja / h
- Snaga kratkog spoja
- Maksimalni osigurač: 4 A gG / gL IEC / EN 60947-5-1
- Vrsta proizvoda
vremenski relej
- Tip
IK7817N.81/200 AC/DC12-240V 0,02s-300h
- Izvedba
višefunkcijski
- Priključak
vijčana stezaljka
- Funkcije
kašnjenje uklopa i isklopa s upravljačkim kontaktom
kašnjenje uklopa i isklopa
davač takta
žmiglo, simetrično
kontrola impulsa sa početkom i završetkom ulaznog signala
prolazni kontakt sa završetkom ulaznog signala
davač impulsa
pretvarač impulsa
prolazni kontakt s početkom ulaznog signala
- Radni napon
12 V/AC
12 V/DC
240 V/AC
- min. pogonski napon
12 V
- Pogonski napon maks.
240 V
- Pogonski napon
12 - 240 V
- Vrsta kontakta
1 prebacivanje
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
230 V/AC
- Prebacivanje struje (maks.)
4 A
- Vremensko razdoblje (min.)
0.02 s
- Vrijeme domene (maks.)
300 h
- Min. temperatura
0 °C
- Maks. temperatura
+55 °C
IP20
IP40
- Električni vijek trajanja
Prema AC 15 na 1 A, AC 230 V: 1,5 x 105 Ciklus prebacivanja IEC / EN 60947-5-1
- Mehanički vijek trajanja
≥ 1 x 106Ciklusi prebacivanja
- Širina
17.5 mm
- Visina
90 mm
- Dubina
59 mm
- dim.
(Š x V x D) 17.5 x 90 x 59 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359228 Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h vremenski relej višefunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 St. Vrem
Upute za rad i sigurnost
Upute za rad i sigurnost 2359228 Dold 0054359 IK7817N.81/200 AC/DC12-240V 0,02s-300h vremenski relej višefunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 St. Vrem
Opis
Vremenski ovisne kontrole za industrijsku i željezničku primjenu:
· Prema IEC / EN 61 812-1
· Funkcije podesive rotacijskim prekidačem:
Kašnjenje odgovora (AV)
Uključivanje funkcije brisanja (EW)
Kašnjenje generatora impulsa (IE)
Trepćuća funkcija, započnite s impulsom (BI)
Odgoda puštanja (RV)
Uređaj impulsa (IF)
Isključena funkcija brisanja (AW)
Odgoda odgovora i otpuštanja (AV / RV)
· 8 vremenskih raspona od 0,02 s ... 300 h podesivo pomoću okretnog prekidača
· Raspon napona AC / DC 12 ... 240 V
· S vremenskim prekidom / dodavanjem vremena
· Pomoć za postavljanje za brzo postavljanje dugih vremena
· Može se upravljati dvožičnim blizinskim prekidačima
· 1 izmjenični kontakt
· LED zasloni za napajanje, položaj kontakta i vrijeme
· DIN šina ili vijčana montaža
· Širina 17,5 mm
· Prekidač za uključivanje i isključivanje (EW / AW)
· S drugom postavkom vremena t2 za funkcije
Sat, započnite s pulsom (TI) ili pauzom (TP)
· Budući da se vrijeme pulsa i pauze može podesiti zasebno, trepćuća funkcija može se koristiti kao sat.
Prekidač za uključivanje i isključivanje (EW / AW)
Odgoda odgovora i otpuštanja (AV / RV)
Generiranje impulsa (IE): Podešavanje duljine impulsa
Ovaj tekst je strojno preveden.
· Prema IEC / EN 61 812-1
· Funkcije podesive rotacijskim prekidačem:
Kašnjenje odgovora (AV)
Uključivanje funkcije brisanja (EW)
Kašnjenje generatora impulsa (IE)
Trepćuća funkcija, započnite s impulsom (BI)
Odgoda puštanja (RV)
Uređaj impulsa (IF)
Isključena funkcija brisanja (AW)
Odgoda odgovora i otpuštanja (AV / RV)
· 8 vremenskih raspona od 0,02 s ... 300 h podesivo pomoću okretnog prekidača
· Raspon napona AC / DC 12 ... 240 V
· S vremenskim prekidom / dodavanjem vremena
· Pomoć za postavljanje za brzo postavljanje dugih vremena
· Može se upravljati dvožičnim blizinskim prekidačima
· 1 izmjenični kontakt
· LED zasloni za napajanje, položaj kontakta i vrijeme
· DIN šina ili vijčana montaža
· Širina 17,5 mm
· Prekidač za uključivanje i isključivanje (EW / AW)
· S drugom postavkom vremena t2 za funkcije
Sat, započnite s pulsom (TI) ili pauzom (TP)
· Budući da se vrijeme pulsa i pauze može podesiti zasebno, trepćuća funkcija može se koristiti kao sat.
Prekidač za uključivanje i isključivanje (EW / AW)
Odgoda odgovora i otpuštanja (AV / RV)
Generiranje impulsa (IE): Podešavanje duljine impulsa
Ovaj tekst je strojno preveden.
