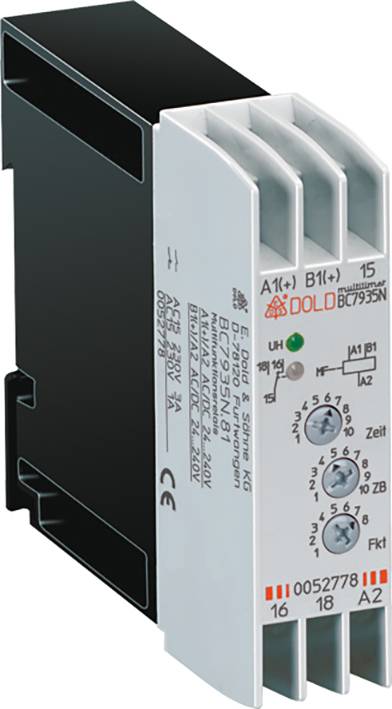

Dold 0052778 BC7935N.81 AC/DC24-240V 0,05S-300H. vremenski relej višefunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 St. Vremens
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
vremenski relej
Izvedba
višefunkcijski
Funkcije
kašnjenje uklopa i isklopa s upravljačkim kontaktom
kašnjenje uklopa i isklopa
davač takta
kontrola impulsa sa početkom i završetkom ulaznog signala
davač impulsa
pretvarač impulsa
Radni napon
12 V/AC
12 V/DC
240 V/AC
min. pogonski napon
12 V
Tehnički list (PDF)
Broj
Ukupno (159,99 € / komad)
159,99 €
sa PDV-om
Tehnički podaci
- Dopuštena frekvencija uključivanja: 36000 ciklusa uključivanja / h
- Snaga kratkog spoja
- Maksimalni osigurač: 4 A gG / gL IEC / EN 60947-5-1
- Vrsta proizvoda
vremenski relej
- Tip
BC7935N.81 AC/DC24-240V 0,05S-300H.
- Izvedba
višefunkcijski
- Priključak
vijčana stezaljka
- Funkcije
kašnjenje uklopa i isklopa s upravljačkim kontaktom
kašnjenje uklopa i isklopa
davač takta
kontrola impulsa sa početkom i završetkom ulaznog signala
davač impulsa
pretvarač impulsa
- Radni napon
12 V/AC
12 V/DC
240 V/AC
- min. pogonski napon
12 V
- Pogonski napon maks.
240 V
- Pogonski napon
12 - 240 V
- Vrsta kontakta
2 prebacivanje
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
230 V/AC
- Prebacivanje struje (maks.)
4 A
- Vremensko razdoblje (min.)
0.05 s
- Vrijeme domene (maks.)
300 h
- Min. temperatura
0 °C
- Maks. temperatura
+60 °C
IP20
IP40
- Električni vijek trajanja
Prema AC 15 na 1 A, AC 230 V: 1,5 x 105 Ciklus prebacivanja IEC / EN 60947-5-1
- Mehanički vijek trajanja
≥ 1 x 106Ciklusi prebacivanja
- Širina
22.5 mm
- Visina
84 mm
- Dubina
97 mm
- dim.
(Š x V x D) 22.5 x 84 x 97 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359262 Dold 0052778 BC7935N.81 AC/DC24-240V 0,05S-300H. vremenski relej višefunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 St. Vremens
Upute za rad i sigurnost
Upute za rad i sigurnost 2359262 Dold 0052778 BC7935N.81 AC/DC24-240V 0,05S-300H. vremenski relej višefunkcijski 12 V/AC, 12 V/DC, 240 V/AC 1 St. Vremens
Opis
Kontrole ovisno o vremenu.
· Prema IEC / EN 61 812-1
· 8 funkcija podesivih pomoću okretnog prekidača:
AV - odgođeni odgovor
EW - uključena funkcija brisanja
IE - odgođen impulsni generator
BE - sat, započnite s pulsom
RV - kašnjenje puštanja
IF - oblikovatelj impulsa
AW - funkcija brisanja
AV / RV - odgoda odgovora / otpuštanja
· S 10 vremenskih raspona do 300 h podesivih rotacijskim prekidačem
· Zbrajanje vremena putem upravljačkog ulaza B1 za funkcije AV, EW, IE, BE
· AC / DC 24 ... 240 V
· S 1 preklopnim kontaktom
· LED displeji za napajanje i položaj kontakta,
· Trepćući zaslon za istek vremena
· Priključak vodiča: također 2 x 1,5 mm2 upletene žice s čahrom i
· Plastični ovratnik DIN 46 228-1 / -2 / -3 / -4 ili
· 2 x 2,5 mm2 žičana žica s rukavcem DIN 46 228-1 / -2 / -3
· Širina 22,5 mm
