Arduino A000067 Board Mega 2560 Core Atmel AVR
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
204 kom. - zaliha Njemačka
Broj
Ukupno (57,99 € / komad)
57,99 €
sa PDV-om
Istaknuti proizvodi i detalji

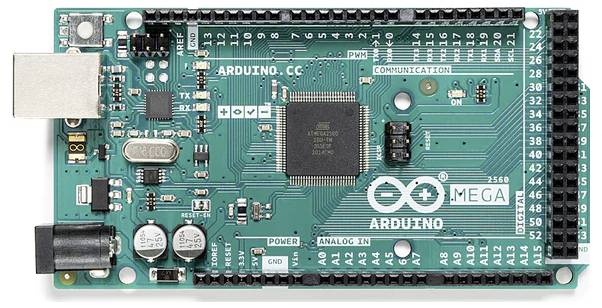

Arduino Board Mega 2560 Core Atmel AVR
- 256 kB dostupne flash memorije
- 54 I / O igle s 4 UART-a
- Taktna frekvencija od 16 MHz
Tehnički podaci
- SRAM: 8kB
- EEPROM: 4 kB
- Radni takt: 16MHz
- Model
Arduino Mega
- Serija
Core
- Procesor
ATmega2560
8 kB
- Frekvencija takta
16 MHz
- Tip memorije
FLASH
- Kapacitet pohrane
256 kB
- Vanjski priključci
ICSP
- Širina
11.00 mm
- Visina
2.00 mm
- Vrsta proizvoda
Board
- Arhitektura
AVR
- Prikladno za
Arduino
- Sučelja
USB
UART
ICSP
letva sa ženskim kontaktima
- Serija
Atmel AVR
- Tehnologija
8-bit mcu
- Vrsta alata
razvojni komplet
- Dubina
5.50 mm
- Broj analognih ulaza
16
- Broj analognih izlaza
15
- Broj digitalih ulaza
54
- Broj digitalnih izlaza
54
- Broj I/O
54
- Izvedba
ATmega2560
- EEPROM
4 kB
- Radni napon
5 V/DC
- Ulazni napon maks.
12 V
- Ulazni napon min.
7 V
- Potrošnja struje
40 mA
- Težina
47.0000
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 191790 Arduino A000067 Board Mega 2560 Core Atmel AVR
Podatkovna tablica 191790 Arduino A000067 Board Mega 2560 Core Atmel AVR
Podatkovna tablica 191790 Arduino A000067 Board Mega 2560 Core Atmel AVR
Upute za rad i sigurnost
Upute za rad i sigurnost 191790 Arduino A000067 Board Mega 2560 Core Atmel AVR
Shema spajanja
Shema spajanja 191790 Arduino A000067 Board Mega 2560 Core Atmel AVR
Izjava o sukladnosti
Izjava o sukladnosti 191790 Arduino A000067 Board Mega 2560 Core Atmel AVR
Opis
Arduino® Mega 2560 je mikrokontrolerska ploča temeljena na ATmega2560. Ima 52 digitalna I/O pina (od kojih se 14 može koristiti kao PWM izlazi), 16 analognih ulaza, 4 UART-a (serijska hardverska sučelja), kristalni oscilator od 16 MHz, USB sučelje, konektor za napajanje, ICSP zaglavlje i gumb za resetiranje. Sadrži sve što je potrebno za podršku mikrokontrolera. Jednostavno povežite ploču s računalom putem USB-a ili je napajajte DC/AC adapterom ili baterijom za početak. Mega je kompatibilan s većinom štitova dizajniranih za Arduino Duo, Duemilanove ili Diecimila.
Dodatne značajke R3 verzije uključuju:
· ATmega16U2 umjesto 8U2 USB-to-Serial pretvarača
· 1.0 pinout dodao SDA i SCL pinove za TWI komunikaciju
· Jači krug RESET-a
Ovaj tekst je strojno preveden.
Dodatne značajke R3 verzije uključuju:
· ATmega16U2 umjesto 8U2 USB-to-Serial pretvarača
· 1.0 pinout dodao SDA i SCL pinove za TWI komunikaciju
· Jači krug RESET-a
Ovaj tekst je strojno preveden.
