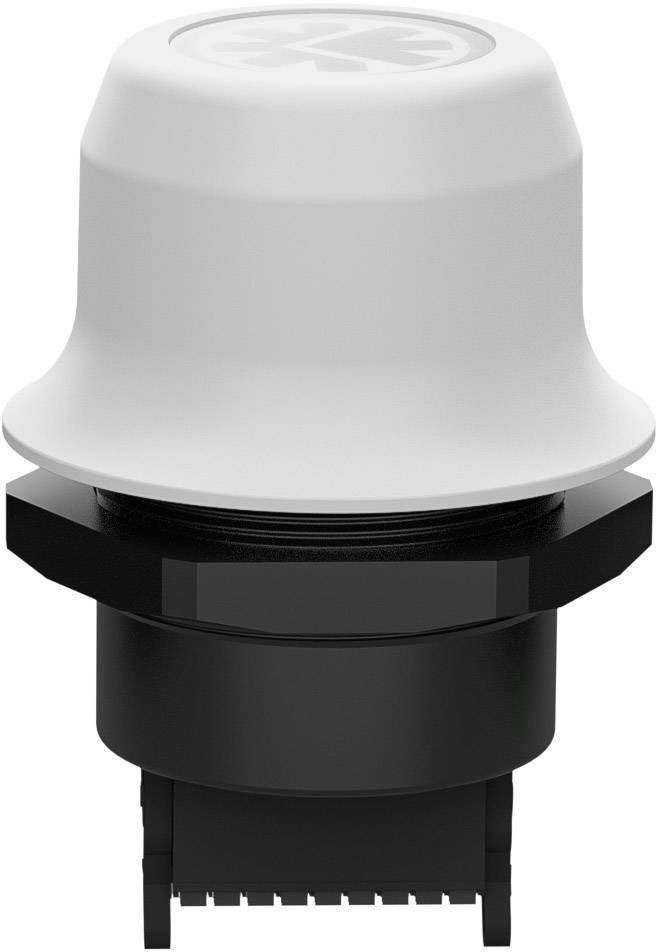

Anybus AWB2001 Wireless Bolt White "Sunbolt" Wireless Bolt™ WLAN, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Min.: 5
Višestruki: 5
Ukupno (505,00 € / komad)
2.525,00 €
sa PDV-om
Tehnički podaci
- Izlazna snaga: WLAN 16 dBm - Bluetooth 10 dBm - Bluetooth niska energija 7 dBm
- Potrošnja energije: 0,7 W u praznom hodu, 1,7 W max (54mA @ 24VDC s WLAN-om i 36mA @ 24VDC s Bluetoothom)
- Materijal kućišta: Plastika: PBT / PBT ojačana staklenim vlaknima / PC-ABS
- Stupanj zaštite: iznad IP67 (vanjski stroj), ispod IP21 za (unutar stroja)
- Sklop: vijak i matica M50 (potreban otvor 50,5 mm)
- Maks. domet 100 m
- Antena: Intern
- Priključak: Uključuje priključak (2x9p; 3.5mm, Phoenix DFMC 1.5 / 9-ST-3.5, priključna opruga)
- Kompatibilnost s vibracijama: Ispitivanje sinusnih vibracija prema IEC 60068-2-6: 2007 sa sljedećim ispitnim parametrima: Broj osi: 3 međusobno okomite osi (X: Y: Z), trajanje: ciklusi oscilacija po osi, brzina: 1 okt / min, način rada : u radu, frekvencija: 5-500 Hz, hod ± 3,5 mm, ubrzanje: 2g. Ispitivanje otpornosti na udar prema IEC 60068-2-27: 2008 sa sljedećim ispitnim parametrima: valni oblik: sinusni pola vala, broj udaraca: ± 3 na svakoj osi, način rada: u radu, osi ± X, Y, Z, ubrzanje: 30 m / s2, trajanje : 11 ms.
- Vrsta proizvoda
Wireless Bolt™
- Sučelja (Advantech)
WLAN
Bluetooth
Ethernet
- Tip
Wireless Bolt White "Sunbolt"
- Radni napon
9 V/DC
12 V/DC
24 V/DC
30 V/DC
- Maks. radna temperatura
65 °C
- Min. radna temperatura
-40 °C
- Pogonska tempratura
-40 do 65 °C
- Proizvođač-br. dijela
AWB2001
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1899848 Anybus AWB2001 Wireless Bolt White "Sunbolt" Wireless Bolt™ WLAN, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC
Upute za rad i sigurnost
Upute za rad i sigurnost 1899848 Anybus AWB2001 Wireless Bolt White "Sunbolt" Wireless Bolt™ WLAN, Bluetooth, Ethernet 9 V/DC, 12 V/DC, 24 V/DC, 30 V/DC
Opis
Pomoću Anybus Wireless Bolt možete povezati kontrolu uređaja s bežičnom mrežom. Bežični vijak montira se izravno na stroj ili na upravljački orman i omogućuje pristup stroju putem Bluetooth® ili WLAN (WiFi).
Bežični vijak Anybus povezan je s upravljačkim sustavom uređaja putem Ethernet kabela i podržava industrijske Ethernet protokole BACnet / IP, PROFINET, EtherNet / IP i Modbus-TCP kao i protokole TCP / IP i UDP.
KONFIGURIRANJE STROJAA BEZBESNI
Bežični vijak Anybus omogućuje vam konfiguriranje ili upravljanje uređajem putem radija. Na primjer, možete pristupiti web stranicama vašeg kontrolera putem prijenosnog računala, tableta ili pametnog telefona. Raspon radio veze je do 100 m. Pomoću bežičnog vijka možete implementirati koncept "Donesite svoj uređaj" (BYOD) i, na primjer, bez skupih, trajno instaliranih HMI-a.
OKRUGLI UKUPNI PAKET
Uz Anybus Wireless Bolt dobijate kompletan paket koji kombinira vezu, komunikacijski procesor i integriranu antenu u jednoj jedinici. Bez obzira na način komunikacije, isti se priključak koristi za napajanje i komunikaciju (2x9p pin zaglavlje).
Značajke i prednosti: konfiguracija stroja i rješavanje problema putem bežične mreže · Pristup stroju s prijenosnim računalom, tabletom ili pametnim telefonom kao alternativa skupim, trajno instaliranim HMI-ima · Povezivanje mobilnih transportnih vozila kao što su AGV (automatizirana vođena vozila) · Povezanost s uslugom u oblaku ili integracija podataka uživo u SCADA sustav · Mostovi Ethernet i sljedeći protokoli: BACnet / IP, EtherNet / IP, Modbus-TCP, PROFINET, TCP / UDP. (PROFINET samo u načinu tunela ili kloniranju MAC adrese) · Jedinstvena metoda liječenja smetnji smetnji bez ugrožavanja Bluetooth usklađenosti ili interoperabilnosti s drugim uređajima · 2.4 GHz WLAN omogućuje jednostavno uspostavljanje veze i identificira kanale bez smetnji · Kompletan paket: veza, procesor komunikacije i integrirana antena u jednoj jedinici · Digitalni ulaz koji se može konfigurirati, na primjer za kontrolu roaming ponašanja. Maksimalni 3 m signalni kabel · Koristi ARM mbed 3.0 IoT platformu uređaja · Istodobni rad WLAN-a i Bluetooth-a omogućava radio mostove između dviju mreža kao i redundanciju mreže · Sigurnosne funkcije za siguran rad u industrijskom okruženju.
konfiguracija
Možete konfigurirati Anybus Wireless Bolt putem njegovih integriranih web stranica. Alternativno, možete poslati i AT naredbe za konfiguraciju ili koristiti modele Easy Config.
montiranje
Bežični vijak Anybus pričvršćen je u 50,5 mm (M50) otvor na stroju ili u upravljačkom ormaru. Gornji dio ("kaciga") je izvana i ima kućište IP67. Donji dio nalazi se u stroju / upravljačkom ormaru (IP21).
Ovaj tekst je strojno preveden.
Bežični vijak Anybus povezan je s upravljačkim sustavom uređaja putem Ethernet kabela i podržava industrijske Ethernet protokole BACnet / IP, PROFINET, EtherNet / IP i Modbus-TCP kao i protokole TCP / IP i UDP.
KONFIGURIRANJE STROJAA BEZBESNI
Bežični vijak Anybus omogućuje vam konfiguriranje ili upravljanje uređajem putem radija. Na primjer, možete pristupiti web stranicama vašeg kontrolera putem prijenosnog računala, tableta ili pametnog telefona. Raspon radio veze je do 100 m. Pomoću bežičnog vijka možete implementirati koncept "Donesite svoj uređaj" (BYOD) i, na primjer, bez skupih, trajno instaliranih HMI-a.
OKRUGLI UKUPNI PAKET
Uz Anybus Wireless Bolt dobijate kompletan paket koji kombinira vezu, komunikacijski procesor i integriranu antenu u jednoj jedinici. Bez obzira na način komunikacije, isti se priključak koristi za napajanje i komunikaciju (2x9p pin zaglavlje).
Značajke i prednosti: konfiguracija stroja i rješavanje problema putem bežične mreže · Pristup stroju s prijenosnim računalom, tabletom ili pametnim telefonom kao alternativa skupim, trajno instaliranim HMI-ima · Povezivanje mobilnih transportnih vozila kao što su AGV (automatizirana vođena vozila) · Povezanost s uslugom u oblaku ili integracija podataka uživo u SCADA sustav · Mostovi Ethernet i sljedeći protokoli: BACnet / IP, EtherNet / IP, Modbus-TCP, PROFINET, TCP / UDP. (PROFINET samo u načinu tunela ili kloniranju MAC adrese) · Jedinstvena metoda liječenja smetnji smetnji bez ugrožavanja Bluetooth usklađenosti ili interoperabilnosti s drugim uređajima · 2.4 GHz WLAN omogućuje jednostavno uspostavljanje veze i identificira kanale bez smetnji · Kompletan paket: veza, procesor komunikacije i integrirana antena u jednoj jedinici · Digitalni ulaz koji se može konfigurirati, na primjer za kontrolu roaming ponašanja. Maksimalni 3 m signalni kabel · Koristi ARM mbed 3.0 IoT platformu uređaja · Istodobni rad WLAN-a i Bluetooth-a omogućava radio mostove između dviju mreža kao i redundanciju mreže · Sigurnosne funkcije za siguran rad u industrijskom okruženju.
konfiguracija
Možete konfigurirati Anybus Wireless Bolt putem njegovih integriranih web stranica. Alternativno, možete poslati i AT naredbe za konfiguraciju ili koristiti modele Easy Config.
montiranje
Bežični vijak Anybus pričvršćen je u 50,5 mm (M50) otvor na stroju ili u upravljačkom ormaru. Gornji dio ("kaciga") je izvana i ima kućište IP67. Donji dio nalazi se u stroju / upravljačkom ormaru (IP21).
Ovaj tekst je strojno preveden.
Napomene
- Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
